通過優化建筑機械部件焊接順序來縮短矯正工時
通過優化焊接順序來減少焊接變形的方案JWELD具有焊接順序的優化功能，通過以優化結果為基礎考察焊接順序與變形量的因果關系，可以突出工程設計的關鍵因素。在本案例中，我們對建機框架模型應用了優化功能，探索了焊接變形最小的焊接順序。


基于分析的實施：與實際焊接變形的比較：在優化之前，先設置和計算基礎焊接分析模型。在此以“建機的組裝焊接”為例進行設定，初始設計方案中按預組裝、底板、肋的順序焊接。

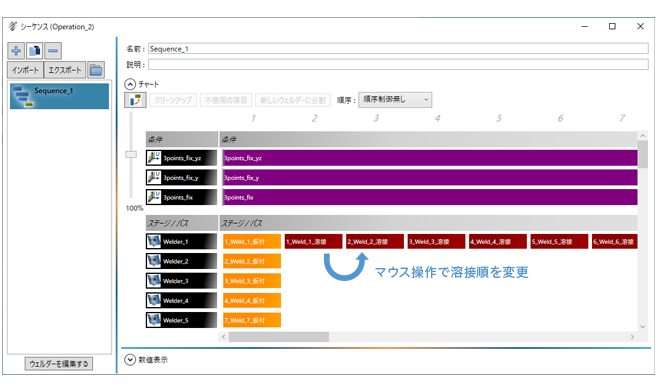

圖1是JWELD的焊接順序設定畫面。可以通過拖放更改焊接順序等直觀操作來設置焊接順序。

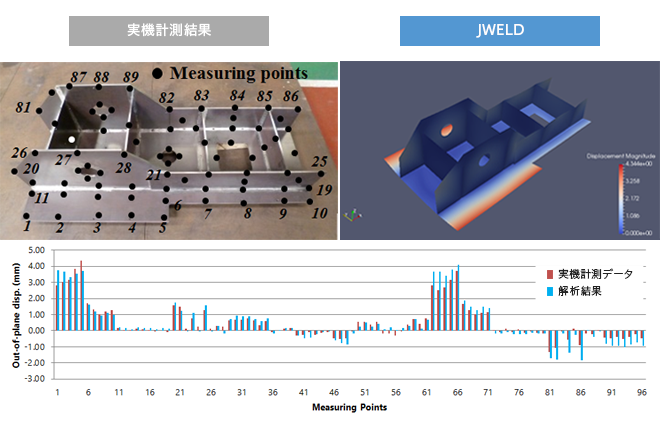

圖2所示的分析結果顯示底板左右跳動的變形，最大位移為4.7mm。另外，各測量點的實際和解析的變形量如圖2所示，可以捕捉變形傾向。
實施優化計算接下來，設置優化計算。這里以“最小化模型整體焊接變形的最優化”為例進行介紹。主要設置為目標函數和約束條件。可以通過使用添加按鈕選擇項目來設置目標函數。在此示例中，只需選擇“最小化最大位移”即可完成設置。可以根據目標指定評價位移的區域，也可以利用Python script設定獨自函數。限制條件指定不能變更前后關系的工序（例如：從臨時焊接到正式焊接等）。此外，還可以對工序進行匯總優化的工序進行分組（參照下圖）。※在本事例中，在可以更換所有的焊接線的前提下進行計算。因此，在施工上，有時是不可能的順序。

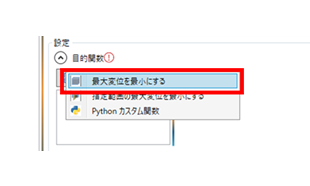

指定目標函數

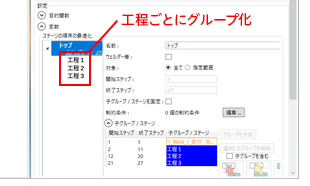

指定約束條件
優化計算結果優化結果表明，最大位移由初始設計方案的4.7mm減小到3.8mm，可得到焊接工藝順序，使焊接變形降低約20%。圖5顯示了初始設計方案及優化后的測量點1至10的變形量。確認了所有測量點都降低了變形量。圖6顯示了優化前后的變形圖。半透明表示是初期設計方案，位移輪廓表示是最優化后的焊接順序的變形圖。可以看出底板的凸緣部分的彈起降低了。

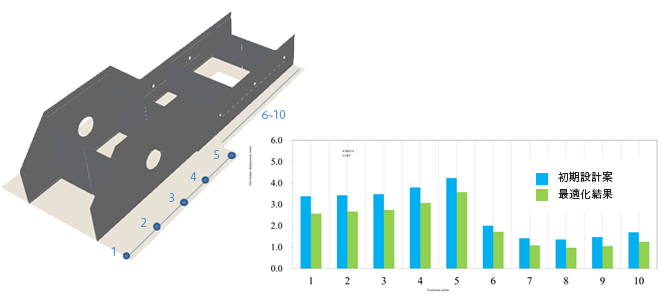

圖5.優化前后測量點的變形量

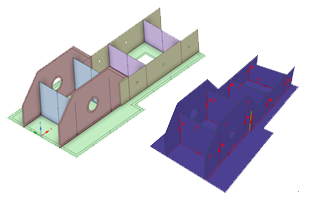

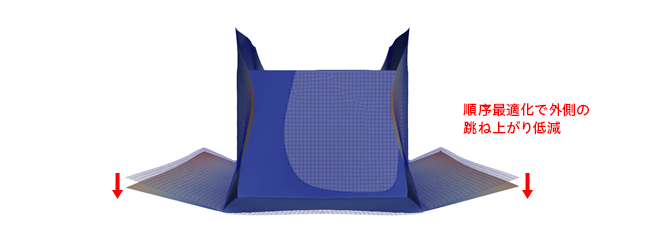

圖6.變形前后變形傾向
優化減少了提前期通過優化計算，焊接后的最大位移降低了約20%。圖6顯示了JWELD優化結果，橫軸表示嘗試次數，縱軸表示變形量。每個繪圖顯示按焊接順序的變形量，單擊該繪圖可查看焊接順序。試著和變形量一起確認焊接順序的變化，可以確認通過將焊接順序從初期討論的“臨時組、底板、肋”變更為“臨時組、肋、底板”來降低變形量。這是由于先進行中央部分的正式焊接，中心的剛性上升，抑制了底板焊接時的焊接變形。這樣在設計階段，可以探索比以往更能降低焊接變形位移的焊接順序。另外，通過減少焊接變形的位移，通過消除應變等后工序的工時削減，可以期待提前期的縮短。

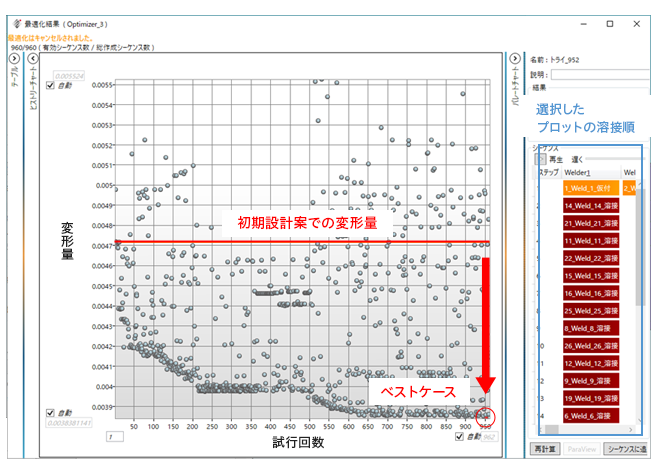

圖7.優化計算履歷

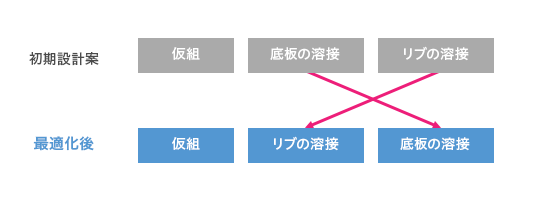

圖8.焊接順序的變更
