為了能熟練運用到?jīng)_壓成形模擬高精度化
使用Yoshida等高次屈服函數
· 最適合高強度鋁板的高精度評價分析
· 根據實驗結果確定高次屈服函數參數
· 起皺和回彈解析的高精度化
開發者 株式會社CEM研究所（広島大學VBL発)
Mat YLD的優勢
為了高精度的仿真
為了熟練運用高次屈服函數
隨著對高強度鋁板汽車零部件的應用的增加，使用了Yoshida(6次屈服函數)和Yld2000-2D等的高次屈服函數的高精度評價在沖壓成形模擬中
成為必要不可缺少的。因為使用Mat YLD的話從實驗結果簡單地能同定高次屈服函數的參數，能進行「成形途中的皺紋表現性能的提高」
「回彈的高精度化」的沖壓成形模擬的高精度評價。
高強度鋁板成形過程皺紋的高精度評價
高強度鋁板的沖壓成型，成為成形過程中發生的最終的產品起皺不良的原因。使用了以往型的Hill"48等的異向型屈服函數的情況，
不能表現這樣的成形過程中發生的起皺，試模后大幅度的返工發生。通過使用Mat Para，可以活用Yoshida、Yld2000-2d等高次屈服函數，
在成型過途中出現的起皺可以得到高精度的評價。
從測試結果自動確定復雜函數的參數
可以確定Yoshida、Yld2000-2d、Gotoh等最新的高次屈服函數的參數。根據板的三向的短軸拉伸試驗數據(流動應力·屈服應力：σ0,σ45,σ90,
r值：r0, r45, r90)和等2軸拉伸應力(σb)少的實驗數據來確定各向異性曲服函數的參數。
材料特性理解深入描繪
可以繪制表示材料特性的屈服曲面、短軸的流動應力和r值的圖表。根據這個，Mat YLD作為加深材料特性的理解·評價的工具
也能利用。
Mat YLD的功能
屈服函數的各向異性參數同步工具
Mat YLD是屈服函數的各向異性參數同步工具。高次屈服函數的參數從實驗結果簡單地測定，實現在沖壓成形模擬的成形過途中的起皺
表現性能的提高和高精度的回彈解析。
主要功能
自動定義函數參數
高強度鋁板和各向異性大的鋼板等，屈服函數的表現性對解析精度帶來大的影響。通過使用MatYLD，可以很容易地從測試結果中確定
Yoshida、Yld2000-2d、Gotoh等高次屈服函數的參數。

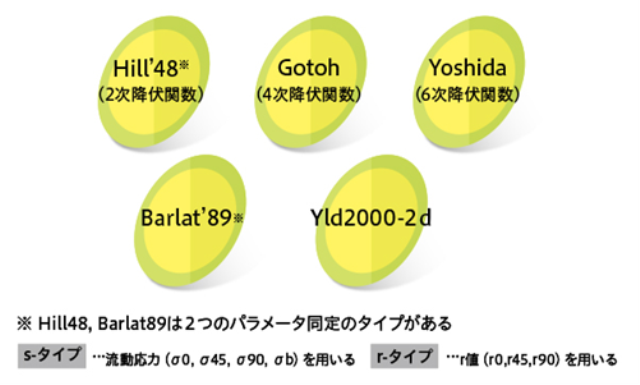

對應最新的屈服函數
可以確定Yoshida、Yld2000-2D、Gotoh等最新的高次屈服函數的參數。根據板的三向的短軸拉伸試驗數據(流動應力·降伏應力：σ0,σ45,σ90,
r值：r0, r45, r90)和等2軸拉伸應力(σb)少的實驗數據，可以確定各種異方性降伏函數的參數。

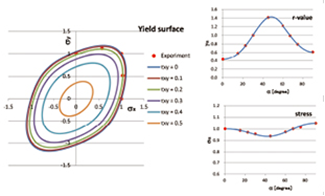

加深特性理解圖表繪制
可以繪制表示材料特性的屈服曲面、短軸的流動應力和r值的圖表。可以作為加深對材料特性的理解和評價的工具。
兩個動作模式
有從試驗結果自動同步參數的模式和輸入材料參數繪制圖表的模式兩種動作模式。
操作環境
OS | · Windows7 |
