大型儲罐模型多層多道焊接
通過多層多道焊接的固有變形預測功能，在短時間內評價大型儲罐模型的焊接變形和焊接順序的影響JWELD搭載了多層多道焊接中固有變形的預測功能。利用該功能對大型儲罐模型的焊接變形進行了預測，進而確認了因焊接順序不同而引起的變形量的變化。

預測多層多道焊縫的固有變形
在多層多道焊接中，焊縫周圍會經歷非常復雜的入熱歷史，因此考慮多道次的影響才能正確預測焊接變形是很重要的。JWELD具有在多層多道焊接中考慮多路徑影響來預測固有變形的功能。利用這個功能，即使不實施試驗取得固有變形的前提下，也能簡單且高可靠性地評價多層多道焊接的焊接變形。除了對所有路徑施工后的固有變形的預測之外，Ver.2023.1還強化了功能，使每個路徑都能預測固有變形。這樣，不僅可以連續施工所有的路徑，也可以在中途施工其他接頭的焊接順序中進行解析，可以更靈活地研究焊接順序。

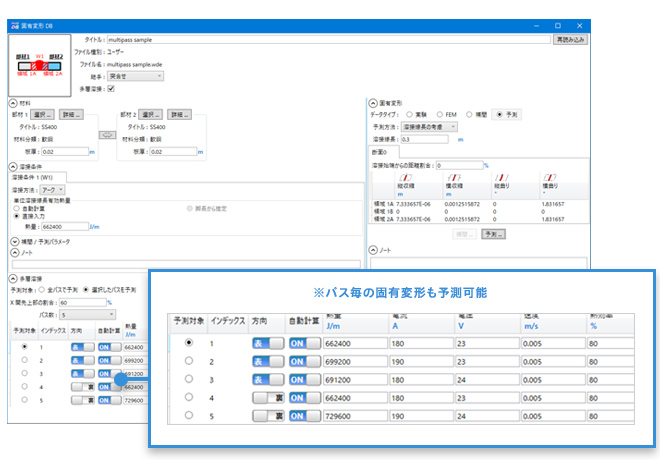

圖1. 多層多道焊接的固有變形預測功能

應用于大型油箱模型
以下是適用于大型油箱模型的事例。模型概述和焊縫線如圖2所示。因為是厚板，所以每個接頭都是多層堆焊的。圖3表示對接焊縫的焊道分割圖像。這里按照兩種焊接順序實施焊接分析。1、 用一個接頭連續疊層時2、多個接頭平行疊層時

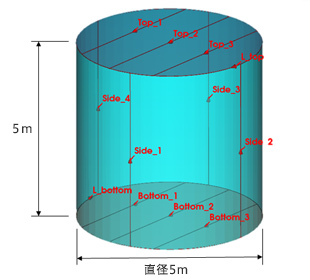

圖2.模型概述和焊縫線

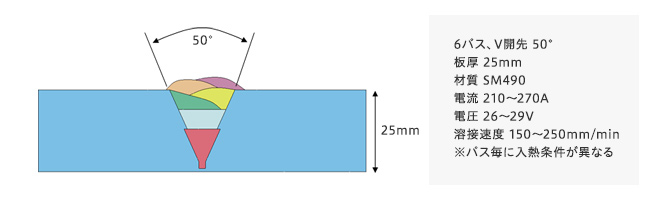

圖3.多層多道焊道圖像

CASE1：用一個接頭連續疊層時
在第一個情況下，對一個接頭連續疊層，將該接頭的所有層施工后轉移到另一個接頭的施工（圖4）。固有變形數據是利用上述預測功能，將所有層作為施工狀態計算出來的。圖5顯示位移的分析結果。最大位移為93.43mm。

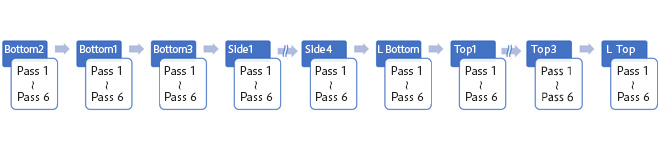

圖4.  CASE1焊接順序

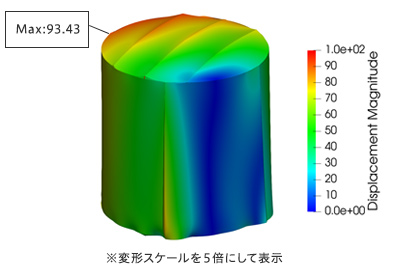

圖5. CASE1 變形量[mm]

CASE2：多個接頭平行疊層時
在第二個情況下，在某個接頭的第一層施工后，就像施工另一個接頭的第一層一樣，同時施工多個接頭（圖6）。使用預測功能為每層準備固有變形數據。這允許您考慮更高自由度的焊接順序。位移的分析結果如圖7所示。最大位移為66.67mm，小于CASE1。

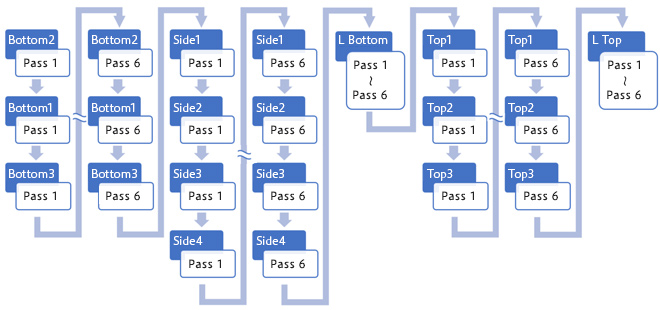

圖6. CASE2 焊接順序

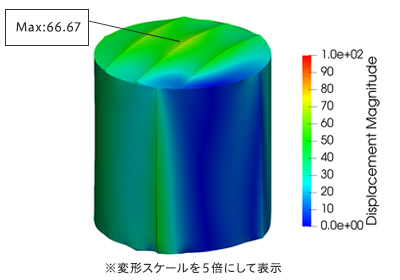

圖7. CASE2 變形量[mm]
