基本信息：該門檻內板使用才材料是980高強鋼，其力學參數如下表1所示。
表 1 材料的力學參數
材料 參數 | 料厚/mm | 密度/ (g/cm3) | 彈性 模量/GPa | 硬化 指數 | 泊松比 | 屈服 強度/MPa | 拉伸 強度/MPa | 異性 因數 |
數值 | 1 | 7.8 | 210.0 | 0.08 | 0.3 | 673.0 | 1038.0 | 0.80 |

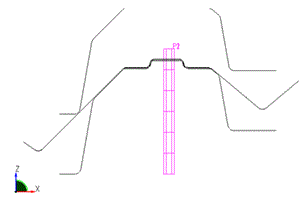

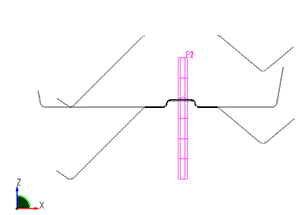

該門檻內板包括四個工序：落料、成形和兩次翻邊工序，三個工序的有限元仿真模型如下圖1所示。
圖1 三個工序的有限元模型
回彈仿真結果：如下圖2所示，門檻內板最終回彈仿真結果在X方向位移圖，由圖可知：對于980級別的高強度鋼板，是否采用YU（吉田-上森）材料模型，回彈仿真結果存在明顯的區別，在上圖中“紅圈”區域甚至存在回彈趨勢相反的情況。然而，經與現場加工結果對比后，獲知采用YU（吉田-上森）材料模型獲取的回彈仿真結果與客戶現場試模結果十分吻合；因此，基于MatPara擬合的YU材料模型對制件執行回彈仿真的精度是可信的。
